TBI XSVR02010B1DGC5-1199-P1 tbi滚珠丝杠安装
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: XSVR系列
- 类型:
- 属性: TBI XSVR02010B1DGC5-1199-P1 tbi滚珠丝杠安装，-TBI XSVR02010B1DGC5-1199-P1 tbi滚珠丝杠安装-TBI XSVR02010B1DGC5-1199-P1 TBI辊轴丝杠 TBI滚珠丝杆3D档，是一种精密的机械零件，被广泛应用于各种机械设备中。它以其卓越的性能和可靠性而受到众多工程师和制造商的青睐。滚珠丝杆的设计精巧，能够有效地将旋转运动转化为直线运动，给机械装置带来更高的精度和稳定性。在工业领域中，有很多场合需要精确控制物体的位置和运动，而TBI滚珠丝杆3D档则能够完美胜任这项任务。 TBI -TBI XSVR02010B1DGC5-1199-P1 tbi滚珠丝杠安装--TBI XSVR02010B1DGC5-1199-P1 tbi滚珠丝杠安装-

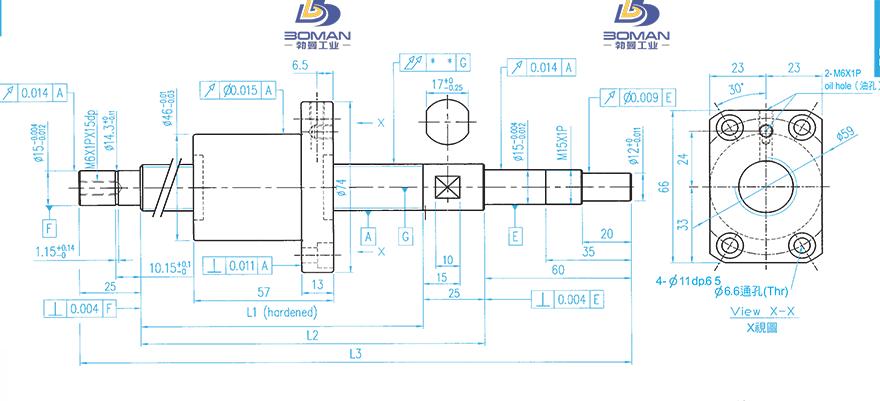

TBI XSVR02010B1DGC5-1199-P1 tbi滚珠丝杠安装 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | 21.35 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | 0.018 |
|
| 螺母直径 | 46 |
|
| 法兰直径 | 74 |
|
| 螺母长度 | 57 |
|
| 螺母安装 | PCD | 59 |
| 额定动负载 | CaN | 1252 |
| 额定静负载 | C0aN | 2748 |
| 有效圈数 | 2.7X1 |
|
| 轴向间隙 | ||
| 最大行程 | 1000 |
|
| 丝杠全长 | 1199 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
TBI XSVR02010B1DGC5-1199-P1 tbi滚珠丝杠安装此型号部分数据来源于TBI DFU04010-4 tbi滚珠丝杆上润滑油
